Niveausteuerung

Eine Niveausteuerung für Tauchpumpen ist ein Steuerungssystem, das den Wasserstand in einem bestimmten Bereich überwacht und die Pumpe automatisch ein- oder ausschaltet, um den Wasserpegel zu kontrollieren. Diese Steuerung sorgt dafür, dass die Pumpe nur dann arbeitet, wenn es notwendig ist und schützt sie vor dem Trockenlaufen, was zu Schäden führen könnte. Die Wahl der geeigneten Niveausteuerung hängt von Faktoren wie der Art der zu pumpenden Flüssigkeit, der Umgebungsbedingungen und der gewünschten Präzision ab.

Bei Zehnder Pumpen erhalten Sie elektronische Niveausteuerungen sowie Steuerungen ZPS für Einzel- bzw. Doppelpumpanlagen. Bei Fragen wenden Sie sich gerne an unsere Experten!

Arten von Niveausteuerungen

Es gibt verschiedene Arten von Niveausteuerungen, darunter Schwimmerschalter, elektronische und pneumatische Niveausteuerungen und Drucksensoren.

Einsatz von Schwimmerschaltern

Ein Schwimmerschalter ist die gebräuchlichste Form der Niveausteuerung und schwimmt auf der Wasseroberfläche. Er schaltet die Pumpe ein, wenn der Wasserstand einen bestimmten Punkt überschreitet sowie aus, wenn der Wasserstand wieder unter diesen Punkt sinkt.

Funktionsweise von pneumatischen Niveausteuerungen

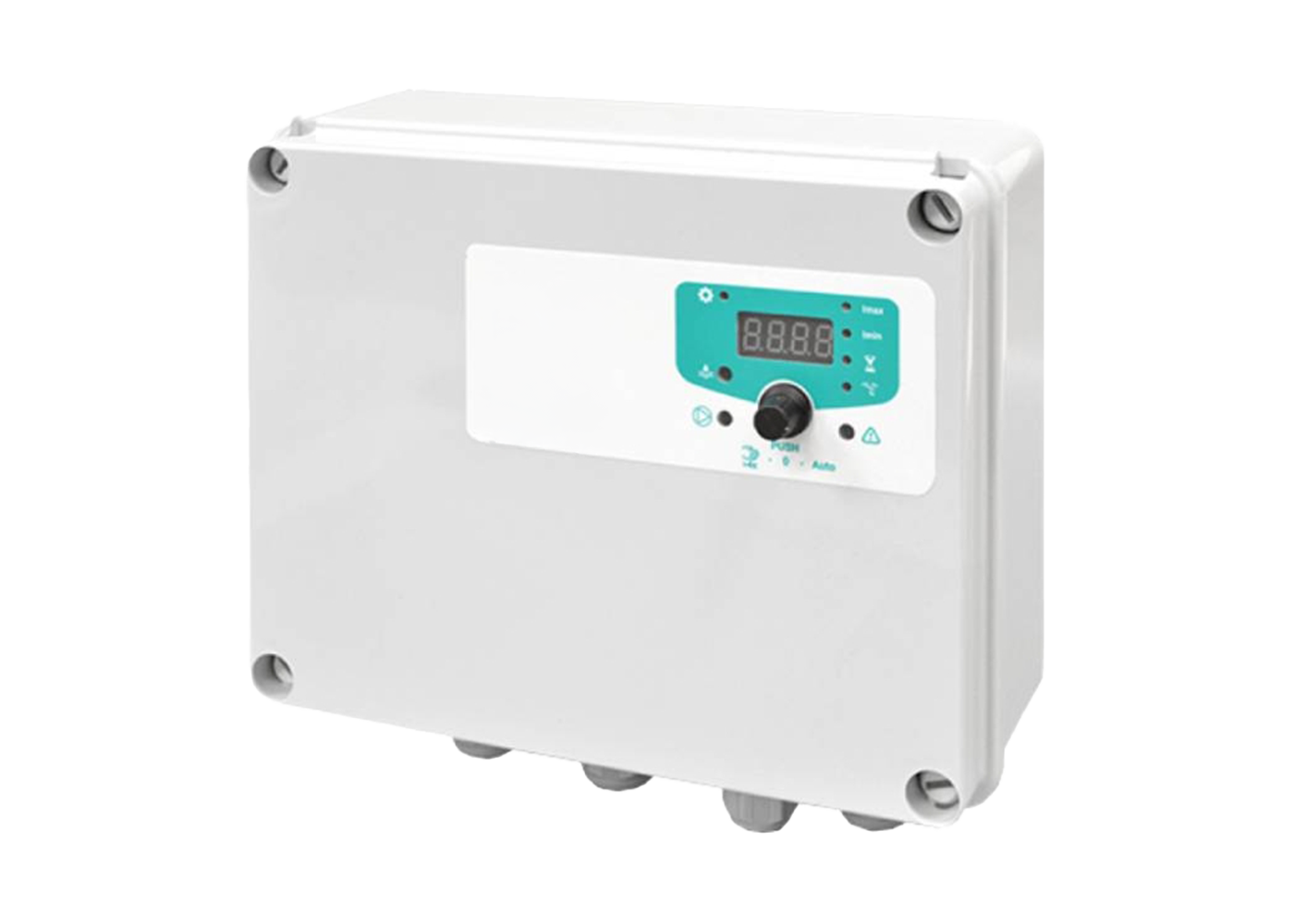

Unsere pneumatische Niveausteuerung ZPS ist für den Einsatz in Pumpensystemen konzipiert und wird als Schaltkasten zur Wandmontage aus robustem Kunststoff geliefert. Sie zeigt die Betriebszustände sowohl durch eine Klartextanzeige als auch durch Meldeleuchten an. Die ZPS ermöglicht den automatischen Betrieb von Pumpen in Drehstrom- und Wechselstromausführung.

In Doppelpumpenanlagen sorgt die ZPS für einen automatisch wechselnden Betrieb der Pumpen, wobei bei Spitzenlast die zweite Pumpe automatisch zugeschaltet wird. Im Falle einer Störung wird die ruhende Pumpe aktiviert, um den Betrieb ohne Unterbrechung sicherzustellen.

Die Steuerung bietet die Möglichkeit, Anlaufverzögerung und Nachlaufzeit der Pumpen individuell zu programmieren. Optische und akustische Störmeldungen sowie potenzialfreie Abgänge zur Weiterleitung der Störungen sind integriert. Die Niveausteuerung erfolgt über das Staudruckverfahren, Schwimmerschalter oder ein 4–20 mA Interface für externe Sensoren.

Zusätzlich zeigt das Gerät die Betriebsstunden, die Stromaufnahme der Pumpen und das Wartungsintervall an. Ein integrierter Fehlerspeicher dokumentiert die letzten 64 Fehlerereignisse, um eine schnelle und gezielte Fehlerbehebung zu ermöglichen.

Funktionsweise von elektronischen Niveausteuerungen

Die elektronische Niveausteuerung überwacht kontinuierlich den Flüssigkeitsstand in einem Behälter oder einer Grube, indem Elektroden verwendet werden, die in die Flüssigkeit eintauchen. Diese Steuerung ist besonders geeignet für nicht brennbare und elektrisch leitfähige Flüssigkeiten.

Die Pumpe, die über die Niveausteuerung betrieben wird, beginnt zu arbeiten, sobald der Flüssigkeitsspiegel eine bestimmte Höhe erreicht, die von der Einschaltelektrode gemessen wird. In der Regel gibt es vier Elektrodenstäbe, die unterschiedlich tief in die Flüssigkeit eintauchen. Die Masse-Elektrode bleibt immer im Wasser eingetaucht, um eine konstante Referenz zu gewährleisten. Steigt der Wasserstand, erreicht er zuerst die Einschaltelektrode, wodurch die Pumpe aktiviert wird. Wenn der Flüssigkeitsstand dann wieder absinkt und die Ausschaltelektrode erreicht, wird die Pumpe abgeschaltet, um ein Trockenlaufen zu verhindern.

Zusätzlich gibt es eine Alarmelektrode, die einen Alarm auslöst, wenn der Flüssigkeitspegel einen kritischen Wert überschreitet. Diese Alarmelektrode aktiviert einen Alarmton und kann über einen potenzialfreien Kontakt auch eine externe Alarmierung veranlassen. Diese Art der Niveausteuerung ermöglicht eine präzise und automatische Regelung des Flüssigkeitsniveaus und ist besonders nützlich in Anwendungen, in denen der Flüssigkeitsstand genau eingehalten werden muss oder sehr flach abgepumpt werden soll.

Die maximale Temperatur der Flüssigkeit, die mit dieser Steuerung verarbeitet werden kann, beträgt 55 °C, um die ordnungsgemäße Funktion der Elektroden und der Steuerung zu gewährleisten.

Niveausteuerungen für Tauchpumpen bei Zehnder Pumpen Made in Germany

Entscheiden Sie sich für Niveausteuerungen von Zehnder Pumpen! Wir bieten Ihnen nicht nur verschiedene Modelle Made in Germany an, sondern auch eine umfassende Beratung, um sicherzustellen, dass Sie die passende Steuerungslösung für Ihre individuellen Anforderungen finden. Zusätzlich zu Niveausteuerungen führen wir auch ein vielseitiges Sortiment an weiteren Steuerungssystemen, die auf verschiedene Einsatzbereiche und Anforderungen zugeschnitten sind, wie DrehzahlregelungenDruckschalterTrockenlaufschutz oder Drehstromschaltgeräte. Die Experten von Zehnder Pumpen stehen Ihnen gerne zur Seite, um die optimale Lösung für Ihren Einsatz zu finden.
