Schallschutz bei Abwasserhebeanlagen: Was Planer und Installateure wissen müssen

Kurz zusammengefasst: Abwasserhebeanlagen gelten als gebäudetechnische Anlagen im Sinne der DIN 4109 und unterliegen damit verbindlichen Schallschutzanforderungen. Die Mindestanforderung nach DIN 4109-1 liegt bei ≤ 30 dB(A) in Wohn- und Schlafräumen bzw. ≤ 35 dB(A) in Unterrichts- und Arbeitsräumen. Erhöhte Anforderungen nach DIN 4109-5 oder VDI 4100 senken diesen Wert auf bis zu 24 dB(A). Der tatsächlich im Nachbarraum ankommende Pegel wird nicht einfach aus dem Herstellerdatenblatt übernommen, sondern nach DIN EN 12354-5 aus Schallleistungspegel, Übertragungswegen und Bauteildaten berechnet.

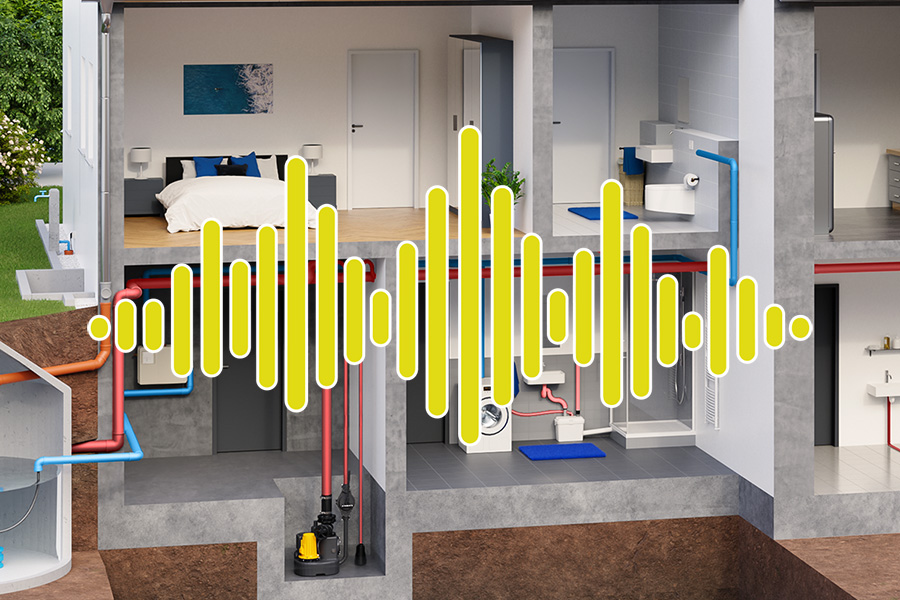

Eine Abwasserhebeanlage soll zuverlässig arbeiten – und möglichst unauffällig. Gerade in Wohn- und Gewerbebauten mit knappen Grundrissen rutscht der Technikraum aber oft näher an Schlaf- oder Büroräume, als es akustisch komfortabel wäre. Wird der Schallschutz erst beim Einbau statt bei der Planung mitgedacht, wird es teuer: Nachrüsten von Entkopplungen, Rückbau starrer Rohranschlüsse oder im schlimmsten Fall ein Streit um die Bauabnahme sind die Folge. Wer die relevanten Normen kennt und sie richtig anwendet, kann das von Anfang an vermeiden.

Welche Norm regelt den Schallschutz von Abwasserhebeanlagen?

Der bauliche Schallschutz von Abwasserhebeanlagen wird durch die DIN 4109-Reihe geregelt, nicht durch die Produktnorm DIN EN 12050. Diese Trennung ist der wichtigste Ausgangspunkt für jede Planung.

Die DIN EN 12050 (Teile 1 bis 4) regelt Bauart, Prüfung und Werkstoffe von Abwasserhebeanlagen als Produkt – von der fäkalienhaltigen Hebeanlage bis zum Rückflussverhinderer. Sie sagt jedoch nichts darüber aus, wie laut die Anlage im Nachbarraum wahrgenommen werden darf. Diese Frage regelt die DIN 4109 – und, wenn ein höherer Komfort vereinbart wird, zusätzlich die VDI 4100.

Für die Planung heißt das konkret: Eine Hebeanlage, die die EN 12050 erfüllt, ist funktional und mechanisch in Ordnung. Über ihren Schallschutz am Einbauort sagt das noch nichts aus. Diese Unterscheidung sollte in jedem Leistungsverzeichnis klar erkennbar sein.

Wie laut darf eine Abwasserhebeanlage im Nachbarraum sein?

Die DIN 4109-1:2018-01 definiert den bauordnungsrechtlich verbindlichen Mindestschallschutz: In Wohn- und Schlafräumen darf der von gebäudetechnischen Anlagen – dazu zählt auch die Abwasserhebeanlage – erzeugte Schalldruckpegel LAF,max,n 30 dB(A) nicht überschreiten, in Unterrichts- und Arbeitsräumen liegt die Grenze bei 35 dB(A) . Das ist die gesetzliche Untergrenze, kein Qualitätsversprechen.

Wird ein höherer Komfort gewünscht, kommt die DIN 4109-5 mit 25 dB(A) für Wohn-/Schlafräume ins Spiel, oder alternativ die VDI 4100 mit ihren Schallschutzstufen SSt II (≤ 27 dB(A)) und SSt III (≤ 24 dB(A)) für Mehrfamilienhäuser . Diese erhöhten Anforderungen gelten aber nur, wenn sie ausdrücklich vertraglich vereinbart wurden. Ohne diese Vereinbarung ist rechtlich nur der Mindestschallschutz geschuldet – ein Punkt, der in Auseinandersetzungen nach der Bauabnahme immer wieder eine Rolle spielt .

Für Einfamilien-Doppel- und -Reihenhäuser führt die VDI 4100 zudem eine eigene Tabelle mit eigenen Werten, weil dort ein höheres Bedürfnis nach Rückzug und Privatheit unterstellt wird . Auch das gehört klar in die Leistungsbeschreibung, sonst ist später unklar, welche Zahl überhaupt gilt.

Zulässige Schalldruckpegel im Überblick

Quelle: DIN 4109-1:2018-01, DIN 4109-5:2020-08, VDI 4100:2012-10

Warum ist der Datenblattwert des Herstellers nicht gleich der Wert im Wohnzimmer?

Hersteller geben in ihren technischen Unterlagen meist einen Schalldruckpegel in einem Meter Abstand oder einen Schallleistungspegel an, gemessen unter Freifeldbedingungen. Dieser Wert beschreibt die Lautstärke der Maschine – nicht das, was am Ende im Schlafzimmer nebenan ankommt.

Dazwischen liegen der Aufstellraum, die Trennbauteile, die Übertragungswege über Fundament und Rohrleitung sowie die Nachhallzeit im Empfangsraum. Genau diese Rechnung leistet die DIN EN 12354-5 in Kombination mit den Bauteildaten aus der DIN 4109-36 . Erst dieser rechnerische Nachweis zeigt, ob die gewählte Anlage am konkreten Einbauort tatsächlich den vereinbarten Grenzwert einhält – und genau dieser Schritt wird in der Praxis am häufigsten übersprungen.

Welche Maßnahmen sichern den Schallschutz einer Abwasserhebeanlage in der Ausführung?

In der Praxis entscheidet sich der Schallschutz an wenigen, aber konsequent umzusetzenden Details:

• Aufstellort: Möglichst keine gemeinsame Wand mit einem schutzbedürftigen Raum. Lässt sich das nicht vermeiden, muss die Trennkonstruktion entsprechend robust ausgelegt werden.


• Elastische Lagerung der Anlage: Die Hebeanlage gehört elastisch gelagert, statt starr auf den Rohbau montiert zu werden. Herstellervorgaben zu Elastomerlagern oder Federelementen sind Grundlage der Berechnung, keine Kür.


• Flexibler Rohranschluss: Ein Kompensator übernimmt die entscheidende Entkopplungsfunktion zwischen Aggregat und Rohrnetz. Rohrschellen sind grundsätzlich elastisch auszuführen; die erste starre Befestigung darf erst im vom Hersteller angegebenen Mindestabstand folgen.


• Elastische Wanddurchführung: Wo Rohre durch Wände geführt werden, braucht es eine elastische Ummantelung statt direktem Kontakt zum Mauerwerk.


• Entlüftungsleitung mitplanen: Die nach DIN EN 12050-1 vorgeschriebene Entlüftung der Anlage ist ein eigenständiger Schallpfad, besonders wenn sie mit anderen Lüftungssträngen zusammengeführt wird oder durch sensible Bereiche verläuft – in der Planung wird sie erfahrungsgemäß am häufigsten vergessen.

Praxisbeispiel: Wie die normgerechte Entkopplung konkret aussieht

Am Beispiel der Zehnder Kompaktboy lässt sich zeigen, wie die Vorgaben der DIN EN 12056-4 in der Ausführung konkret umgesetzt werden:

• Die Anlage wird mit flexiblen NBR-Rohrverbindern (Gummischlauch mit jeweils zwei Schellen) in DN 100 und DN 70 für Druck- und Entlüftungsleitung ausgeliefert – die Bauteile für die normgerechte Schallentkopplung sind damit bereits im Lieferumfang enthalten.


• Zwischen dem Leitungsende der bauseitigen Rohrleitung und dem Adapterstutzen der Hebeanlage muss ein Mindestabstand von 2 cm eingehalten werden. Erst dieser Abstand stellt sicher, dass die Verbindung tatsächlich flexibel bleibt und nicht auf dem Anschlussstück der Anlage "aufsitzt".


• Das Gewicht der Rohrleitung darf nicht von der Hebeanlage getragen werden – es muss bauseits über Rohrschellen und/oder Konsolen abgefangen werden. Ein häufiger Ausführungsfehler ist, dieses Gewicht unterschätzt an der Anlage "mit abzustützen", wodurch die Entkopplung wirkungslos wird.


• Auch für die Entlüftungsleitung gilt: Anschlüsse und Schellen sollten schallreduzierende Eigenschaften aufweisen – ein Detail, das in der Praxis regelmäßig übersehen wird, obwohl es Teil der Herstellervorgabe ist.

Häufige Fragen zum Schallschutz bei Abwasserhebeanlagen

Ist eine EN-12050-konforme Hebeanlage automatisch schallschutzkonform?
Nein. Die DIN EN 12050 regelt Bauart, Werkstoffe und Funktion der Anlage als Produkt, enthält aber keine Grenzwerte für den zulässigen Schalldruckpegel am Einbauort. Der Schallschutznachweis erfolgt separat nach DIN 4109 bzw. DIN EN 12354-5.

Was ist der Unterschied zwischen DIN 4109 und VDI 4100?
Die DIN 4109 legt den bauordnungsrechtlich verbindlichen Mindestschallschutz fest. Die VDI 4100 beschreibt freiwillige, erhöhte Schallschutzstufen, die zwischen den Baubeteiligten ausdrücklich vertraglich vereinbart werden müssen – ohne diese Vereinbarung ist nur der Mindestschallschutz nach DIN 4109-1 geschuldet.

Wie wird der tatsächliche Schallpegel im Nachbarraum berechnet?
Über DIN EN 12354-5 in Verbindung mit den Bauteildaten der DIN 4109-36. Eingangsgrößen sind der Schallleistungspegel der Quelle sowie die Übertragungswege über Bauteile und Rohrleitungen; das Ergebnis wird mit dem geforderten Grenzwert verglichen.

Was ist eine Körperschallbrücke und wie wird sie vermieden?
Eine Körperschallbrücke entsteht, wenn Schwingungen der Hebeanlage oder der Rohrleitung starr auf den Baukörper übertragen werden. Vermieden wird sie durch elastische Lagerung der Anlage, flexible Rohrkompensatoren, elastische Rohrschellen und elastische Wanddurchführungen.

Fazit

Schallschutz bei Abwasserhebeanlagen ist kein Zufallsprodukt, sondern das Ergebnis einer Planung, die Produktnorm, bauakustische Anforderung und Berechnungsverfahren korrekt zusammenführt. Wer Aufstellort, Entkopplung und Nachweis nach DIN EN 12354-5 von Anfang an mitdenkt, erspart sich Nachbesserungen und schafft die Grundlage für eine Abnahme ohne Überraschungen.

Zehnder Pumpen unterstützt Planer und Fachbetriebe dabei mit technischen Datenblättern und persönlicher Auslegungsberatung – von der Abwasserhebeanlage bis zur individuellen Sonderlösung für anspruchsvolle Einbausituationen. Für eine konkrete Auslegung können Sie direkt mit unserer technischen Beratung in Kontakt treten oder unsere BIM-Daten für Hebeanlagen und Pumpstationen für Ihre TGA-Planung nutzen.
