Boy 1,5 D 400 V
Boy 1,5 D 400 V
Artikel Nr.:
10527
Boy 1,5 D 400 V
Artikel Nr.:
10527

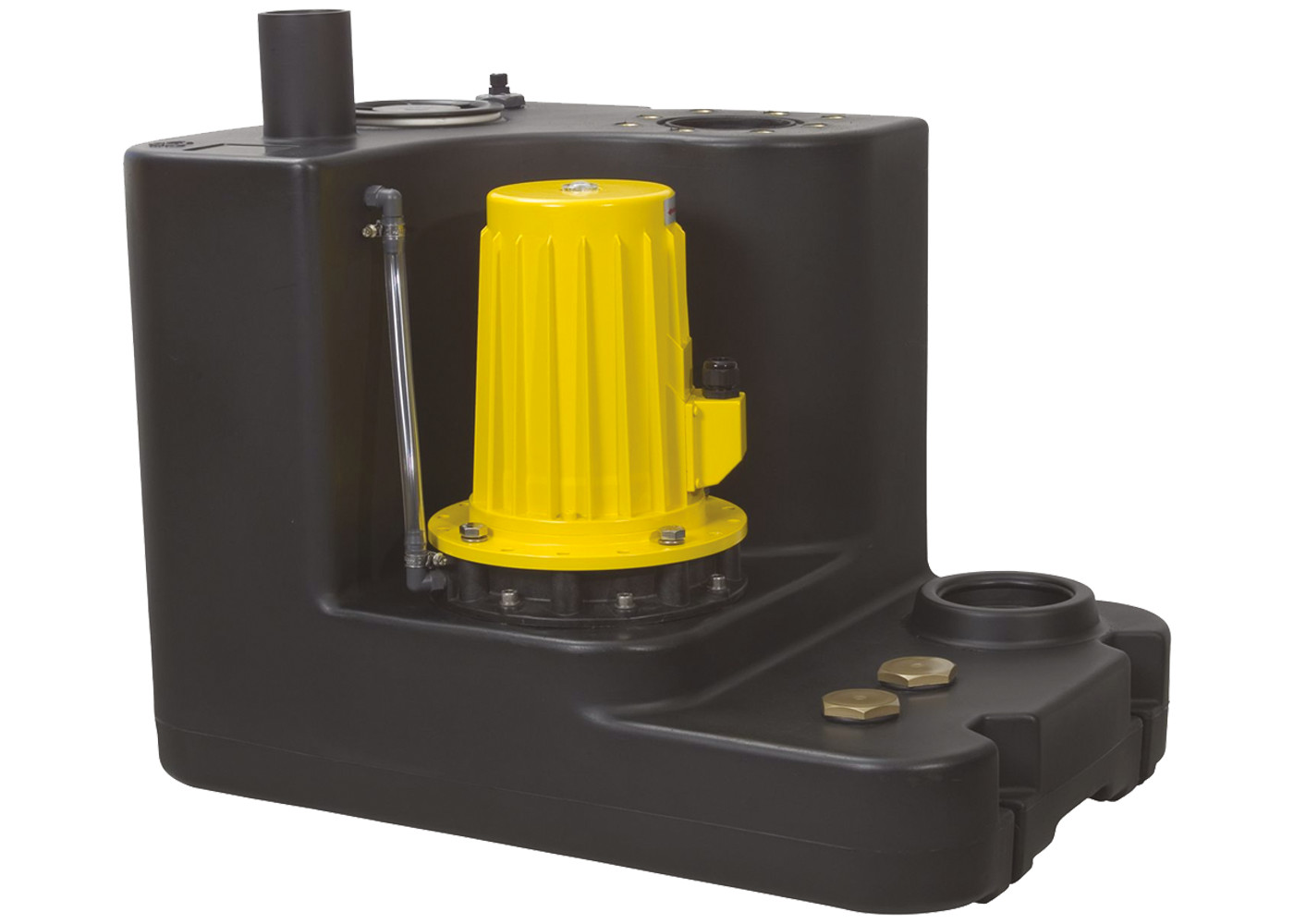

- Einzel-Abwasserhebeanlage mit Freistromradpumpe
- Fördermenge Qmax: 40,0 m³/h
- Förderhöhe Hmax: 7,0 m
- Motorleistung P1: 1.900 W
- Motorleistung P2: 1.500 W
- Korngröße: 50 mm

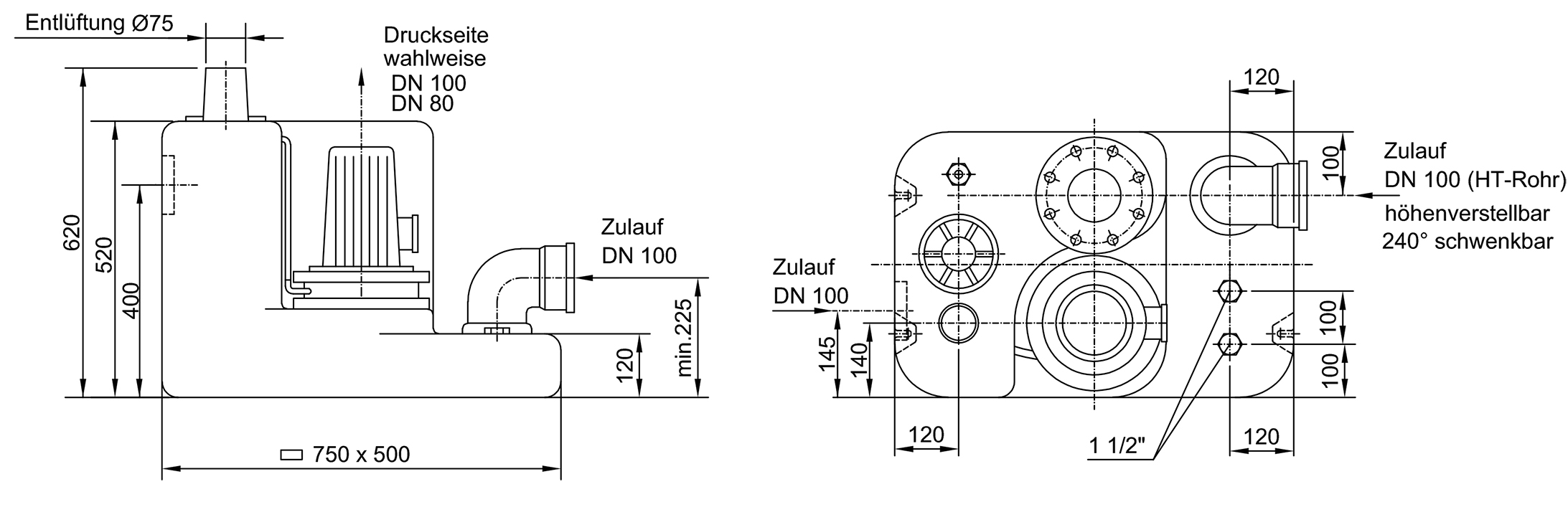

- Druckabgang: DN 100 (DN 80 optional)
Ausführung
- Sammelbehälter aus Polyethylen mit 140 l Gesamtinhalt mit bis zu 70 l Schaltvolumen
- Freistromradpumpe mit hohem Wirkungsgrad
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Druckabgang DN 100 (DN 80 optional)
- 2 Zuläufe für HT-Rohr DN 100
- zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
- Entlüftung DN 70 (Ø 75 mm)
- Betriebsart S3 – 25%
- Förderguttemperatur 55°C
- Schutzart IP 68
Einsatzgebiete
- Entsorgung von häuslichem Abwasser aus Ein- oder Zweifamilienhäusern, kleinen gewerblichen Betrieben
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
- inkl. Rückschlagklappe DN 100 (optional DN 80)
- Übergangsflanschstück DN 100 für Druckleitung (optional DN 80)
- flexible Verbindung mit Spannschellen für Druck- und Entlüftungsleitung
- inklusive ZPS1: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
| Verwendung: | Entsorgung |
|---|---|
| Fördermedium: | Schmutzwasser, fäkalienhaltiges Abwasser |
| Einbauart: | innerhalb von Gebäuden |
| Spannungsversorgung [V]: | 400 |
| Frequenz [Hz]: | 50 |
| Leistung P1 [W]: | 1900 |
| Leistung P2 [W]: | 1500 |
| Nennstrom [A]: | 3.3 |
| Drehzahl [U/min]: | 1400 |
| max. Temperatur [°C]: | 55 |
| max. Fördermenge [m³/h]: | 40.0 |
| Förderhöhe bis zu [m]: | 7.0 |
| Verpackung (BxHxL): | 580 x 600 x 790 |
| Ausstattung: | mit pneumatischer Pumpensteuerung für Einzelpumpen |
