Kompaktboy Doppel 1,1 W 230 V
Kompaktboy Doppel 1,1 W 230 V
Artikel Nr.:
17557
Kompaktboy Doppel 1,1 W 230 V
Artikel Nr.:
17557
- Doppel-Abwasserhebeanlage mit Freistromradpumpen
- Fördermenge Qmax: 41,0 m³/h
- Förderhöhe Hmax: 8,1 m
- Motorleistung P1: 1.700 W
- Motorleistung P2: 1.100 W
- Korngröße: 50 mm
- Druckabgang: DN 100
Ausführung
- Sammelbehälter aus PE mit 150 l Inhalt und bis zu 80 l Schaltvolumen
- Freistromradpumpen mit hohem Wirkungsgrad und geringem Laufgeräusch
- Abdichtung durch Gleitringdichtung und Wellendichtring mit dazwischenliegender Ölkammer
- 2 x Druckabgang DN 100 mit integrierter Rückschlagklappe

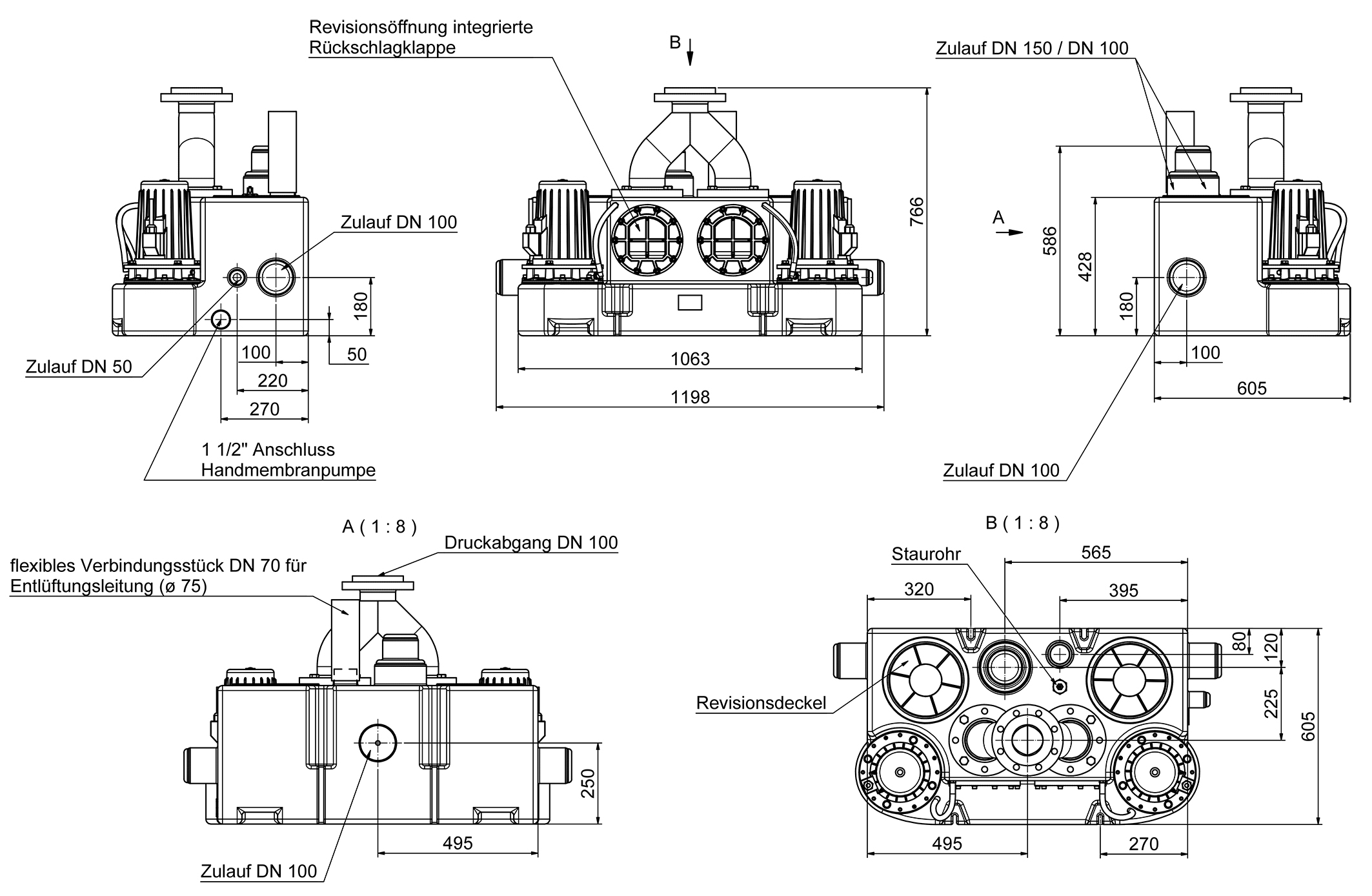

- Zulaufanschlüsse: seitlich 2 x DN 100 und 1 x DN 50, von hinten 1 x DN 100, von oben 1 x DN 100/150
- 1 Anschluss 1½“ für Handmembranpumpe Entlüftung DN 70 ( Ø 75 mm)
Einsatzgebiete
- Förderung von häuslichem Abwasser aus einer Kellerwohnung oder einem Ein- oder Mehrfamilienhaus
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
- mit integrierter Rückschlagklappen DN 100
- Hosenrohr DN 100/ 100 /100
- Übergangsflanschstück DN 100 für Druckleitung
- flexible Verbindung mit Spannschellen für Druck- und Entlüftungsleitung
- ZPS2: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
| Verwendung: | Entsorgung |
|---|---|
| Fördermedium: | Schmutzwasser, fäkalienhaltiges Abwasser |
| Einbauart: | innerhalb von Gebäuden |
| Spannungsversorgung [V]: | 230 |
| Frequenz [Hz]: | 50 |
| Leistung P1 [W]: | 1700 |
| Leistung P2 [W]: | 1100 |
| Nennstrom [A]: | 7.6 |
| Drehzahl [U/min]: | 1400 |
| max. Temperatur [°C]: | 55 |

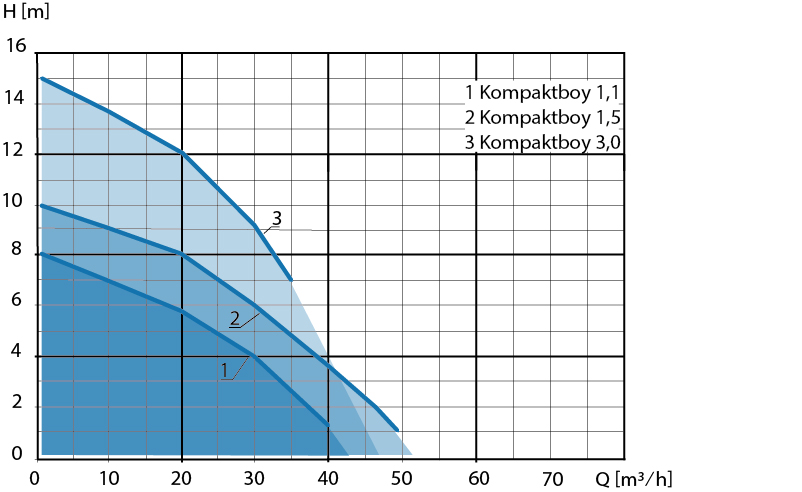

| max. Fördermenge [m³/h]: | 41.0 |
| Förderhöhe bis zu [m]: | 8.1 |
| Verpackung (BxHxL): | 780 x 1070 x 1180 |
