Kompaktboy SE 71.1 W 230 V
Kompaktboy SE 71.1 W 230 V
Artikel Nr.:
17750
Kompaktboy SE 71.1 W 230 V
Artikel Nr.:
17750
- Einzel-Abwasserhebeanlage mit Schneidradpumpen
- Fördermenge Qmax: 17,0 m³/h
- Förderhöhe Hmax: 22,0 m
- Motorleistung P1: 2.200 W
- Motorleistung P2: 1.700 W
- Druckabgang: DN 50
Ausführung

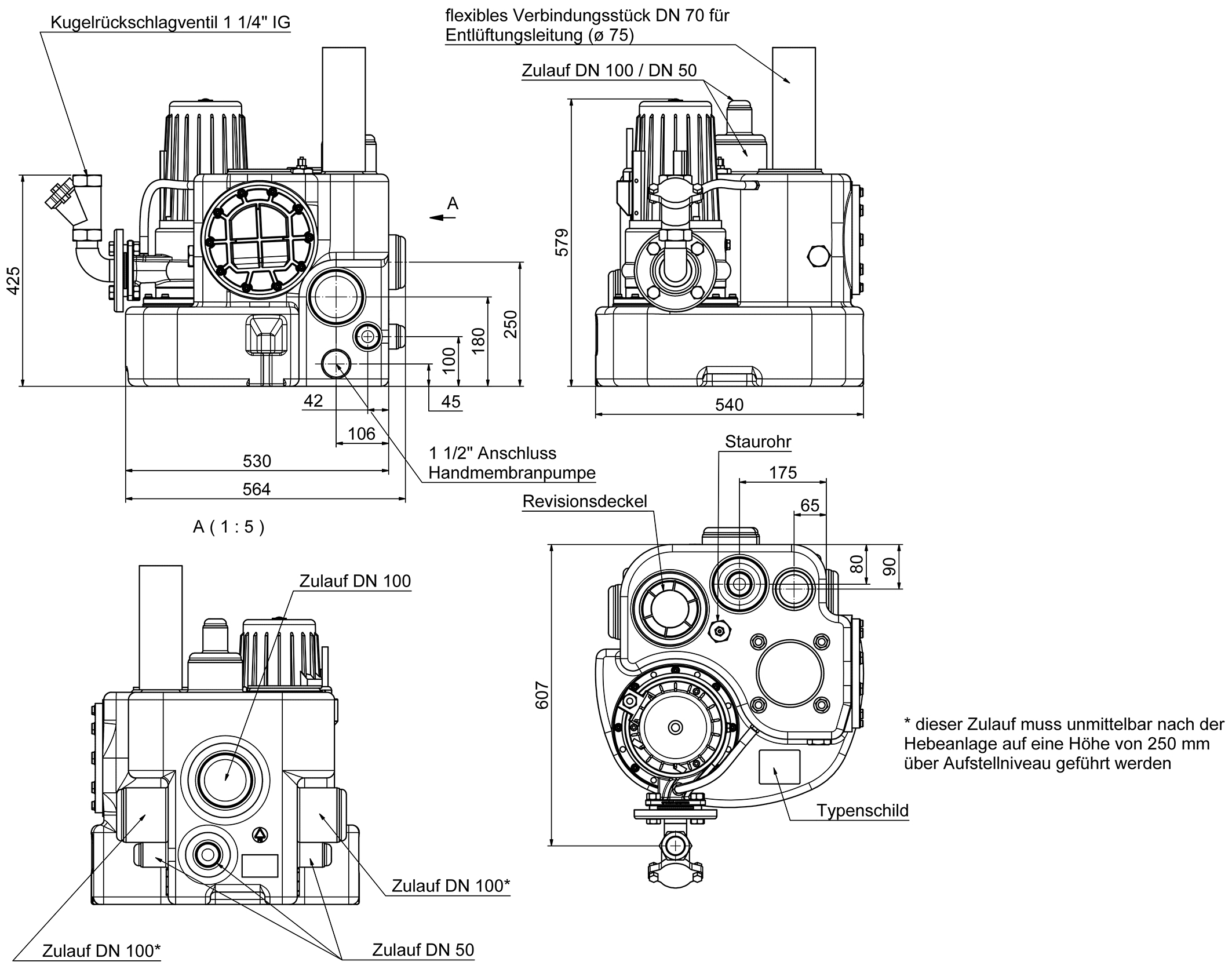

- Sammelbehälter aus Polyethylen mit 55 l Gesamtinhalt
- Hebeanlage mit aufgebauter Schneidradpumpe mit robustem, einstellbarem Schneidwerk aus korrosionsfester Sonderlegierung
- Abdichtung durch 2 Gleitringdichtungen mit dazwischenliegender Ölkammer
- Druckabgangsflansch DN 50 mit angeflanschtem Pumpenanschlussbogen und Kugelrückschlagventil 1 1/4" Innengewinde
- Zulauf für HT-Rohr 3 x DN 100 (seitlich) und 1 x DN 50/100 (oben)
- zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
- Entlüftung DN 75 (Ø 75 mm)
- Betriebsart S3 – 25%
- Förderguttemperatur max. 55°C
- Schutzart IP 68
Einsatzgebiete
- Entsorgung von Abwasser aus Einfamilienhäusern bei größeren Förderhöhen oder langen Druckleitungen
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
- Einbringung in Schächte mit einer Schachtabdeckung > Ø 590 mm möglich
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
- Pumpenanschlussbogen DN 50, 90°
- Kugelrückschlagventil 1 1/4" Innengewinde
- flexible Verbindung mit Spannschellen für Entlüftungsleitung
- inkl. ZPS1: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
| Spannungsversorgung [V]: | 230 |
|---|---|
| Frequenz [Hz]: | 50 |
| Leistung P1 [W]: | 1700, 2200 |
| Nennstrom [A]: | 10.5 |
| Drehzahl [U/min]: | 2800 |
| C [µF]: | 60 |
| max. Fördermenge [m³/h]: | 17.0 |
| Förderhöhe bis zu [m]: | 22.0 |
| Verpackung (BxHxL): | 580 x 600 x 790 |
