Boy Doppel 1,5 D 400 V
Boy Doppel 1,5 D 400 V
Artikel Nr.:
10534
Boy Doppel 1,5 D 400 V
Artikel Nr.:
10534
- Doppel-Abwasserhebeanlage mit Freistromradpumpen

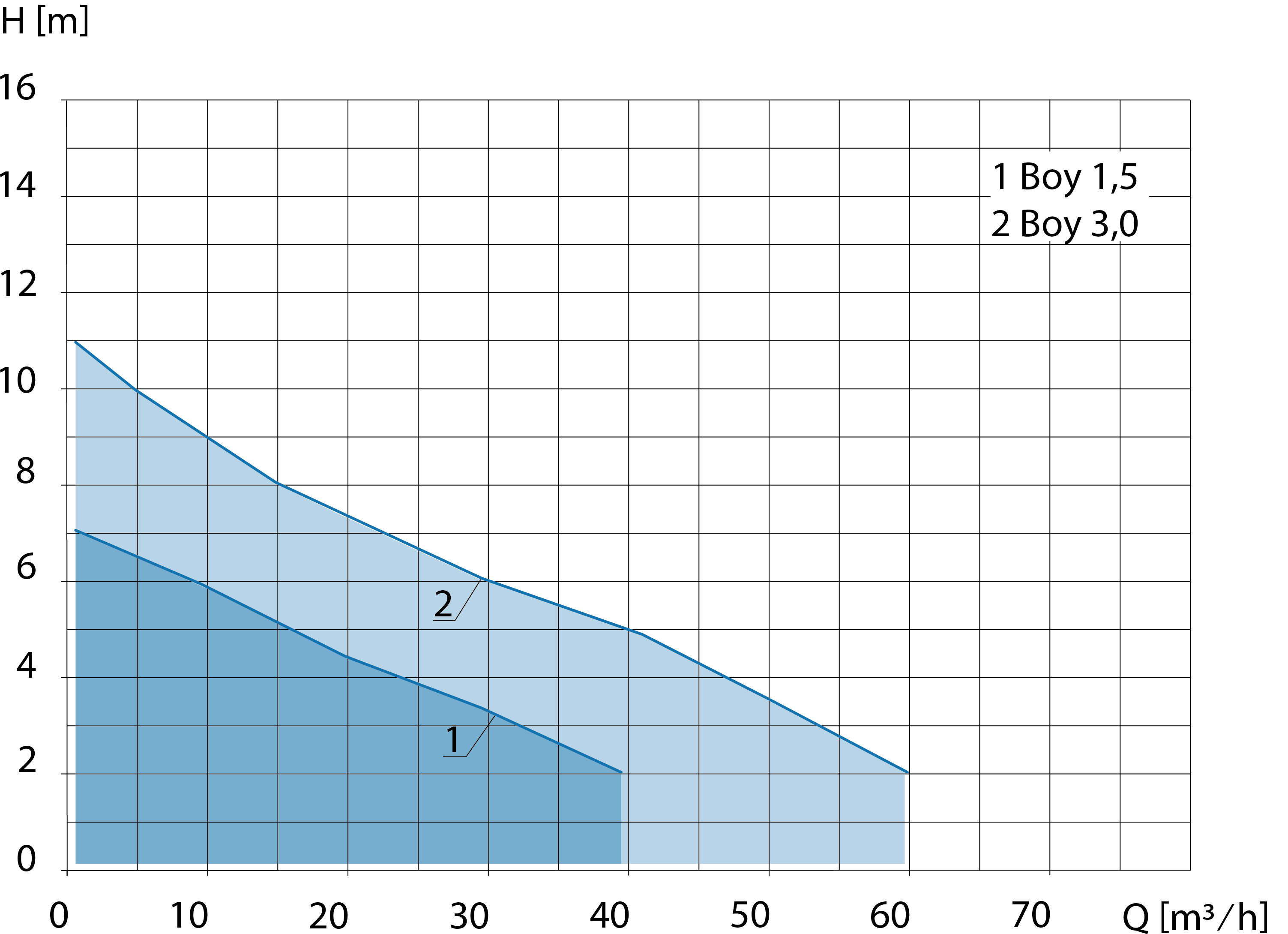

- Fördermenge Qmax: 40,0 m³/h
- Förderhöhe Hmax: 7,0 m
- Motorleistung P1: 1.900 W
- Motorleistung P2: 1.500 W
- Korngröße: 50 mm

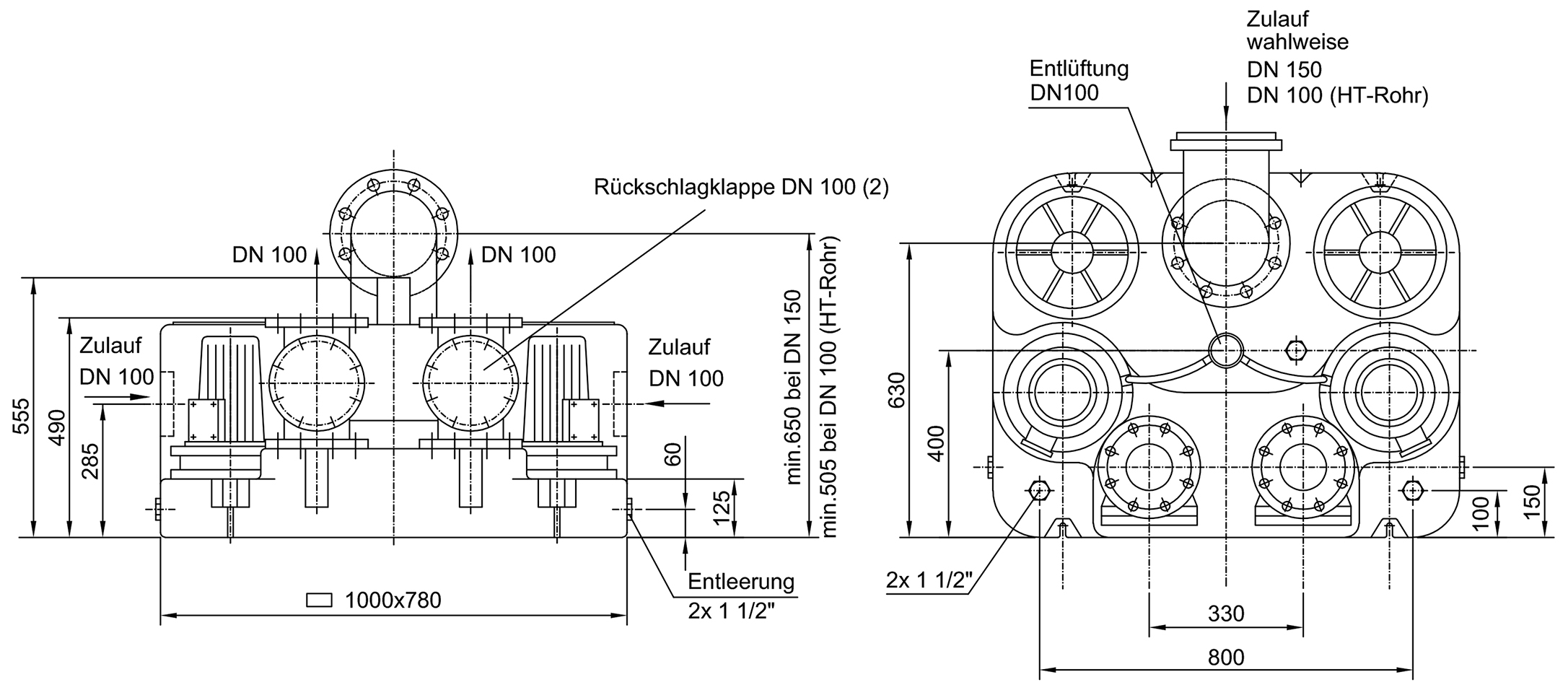

- Druckabgang: 2 x DN 100
Ausführung
- Sammelbehälter aus Polyethylen mit 200 l Gesamtinhalt und bis zu 100 l Schaltvolumen
- Freistromradpumpen mit hohem Wirkungsgrad
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Druckabgang 2 x DN 100
- 2 seitliche Zuläufe für HT-Rohr DN 100, ein Zulauf wahlweise DN 100 (HT) oder DN 150 (Flanschanschluss)
- zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
- Entlüftung DN 100 (Ø 110 mm)
- Betriebsart S3 – 25%
- Förderguttemperatur 55°C
- Schutzart IP 68
Einsatzgebiete
- Entsorgung von häuslichem Abwasser aus Mehrfamilienhäusern, gewerblichen Einrichtungen
- Einrichtungen, in denen die Abwasserentsorgung nicht unterbrochen werden darf
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
- inkl. 2 Rückschlagklappen DN 100
- Hosenrohr DN 100/ 100 /100
- Übergangsflanschstück DN 100 für Druckleitung
- flexible Verbindung mit Spannschellen für Druck- und Entlüftungsleitung
- ZPS2: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
| Verwendung: | Entsorgung |
|---|---|
| Fördermedium: | Schmutzwasser, fäkalienhaltiges Abwasser |
| Einbauart: | innerhalb von Gebäuden |
| Spannungsversorgung [V]: | 400 |
| Frequenz [Hz]: | 50 |
| Leistung P1 [W]: | 1900 |
| Leistung P2 [W]: | 1500 |
| Nennstrom [A]: | 3.3 |
| Drehzahl [U/min]: | 1400 |
| max. Temperatur [°C]: | 55 |
| max. Fördermenge [m³/h]: | 40.0 |
| Förderhöhe bis zu [m]: | 7.0 |
| Verpackung (BxHxL): | 780 x 1070 x 1180 |
| Ausstattung: | mit pneumatischer Pumpensteuerung für Doppelpumpanlagen |
