Kompaktboy Doppel SE 71.1 D

Artikel Nr.: 17462

Artikel Nr.: 17462

Typ

Preis anfragen

Ausführung

Sammelbehälter aus Polyethylen mit 150 l Gesamtinhalt
Hebeanlage mit 2 aufgebauten Schneidradpumpen mit robustem, einstellbarem Schneidwerk aus korrosionsfester Sonderlegierung
Abdichtung durch 2 Gleitringdichtungen mit dazwischenliegender Ölkammer
Druckabgangsflansch DN 50 mit angeflanschtem Pumpenanschlussbogen und Kugelrückschlagventil 1 1/4" Innengewinde
Zulauf für HT-Rohr 3 x DN 100 (seitlich) und 1 x DN 100/150 (oben)
zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
Entlüftung DN 70 (Ø 75 mm)
Betriebsart S3 – 25%
Förderguttemperatur max. 55°C
Schutzart IP 68

Einsatzgebiete

Entsorgung von Abwasser aus Ein- und Mehrfamilienhäusern bei größeren Förderhöhen oder langen Druckleitungen
zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene

Lieferumfang

fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
2 Pumpenanschlussbögen DN 50, 90°
2 Kugelrückschlagventile 1 1/4" Innengewinde
Hosenrohr DN 50/ 50/ 50 aus Edelstahl mit Druckabgangsflansch DN 50
flexible Verbindung mit Spannschellen für Entlüftungsleitung
inkl. ZPS2: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage Entlüftungsleitung

Betriebsanleitung

Verwendung:	Entsorgung
Fördermedium:	Schmutzwasser, fäkalienhaltiges Abwasser
Einbauart:	innerhalb von Gebäuden
Spannungsversorgung [V]:	400
Frequenz [Hz]:	50
Leistung P1 [W]:	1700, 2100
Nennstrom [A]:	3.7
Drehzahl [U/min]:	2800

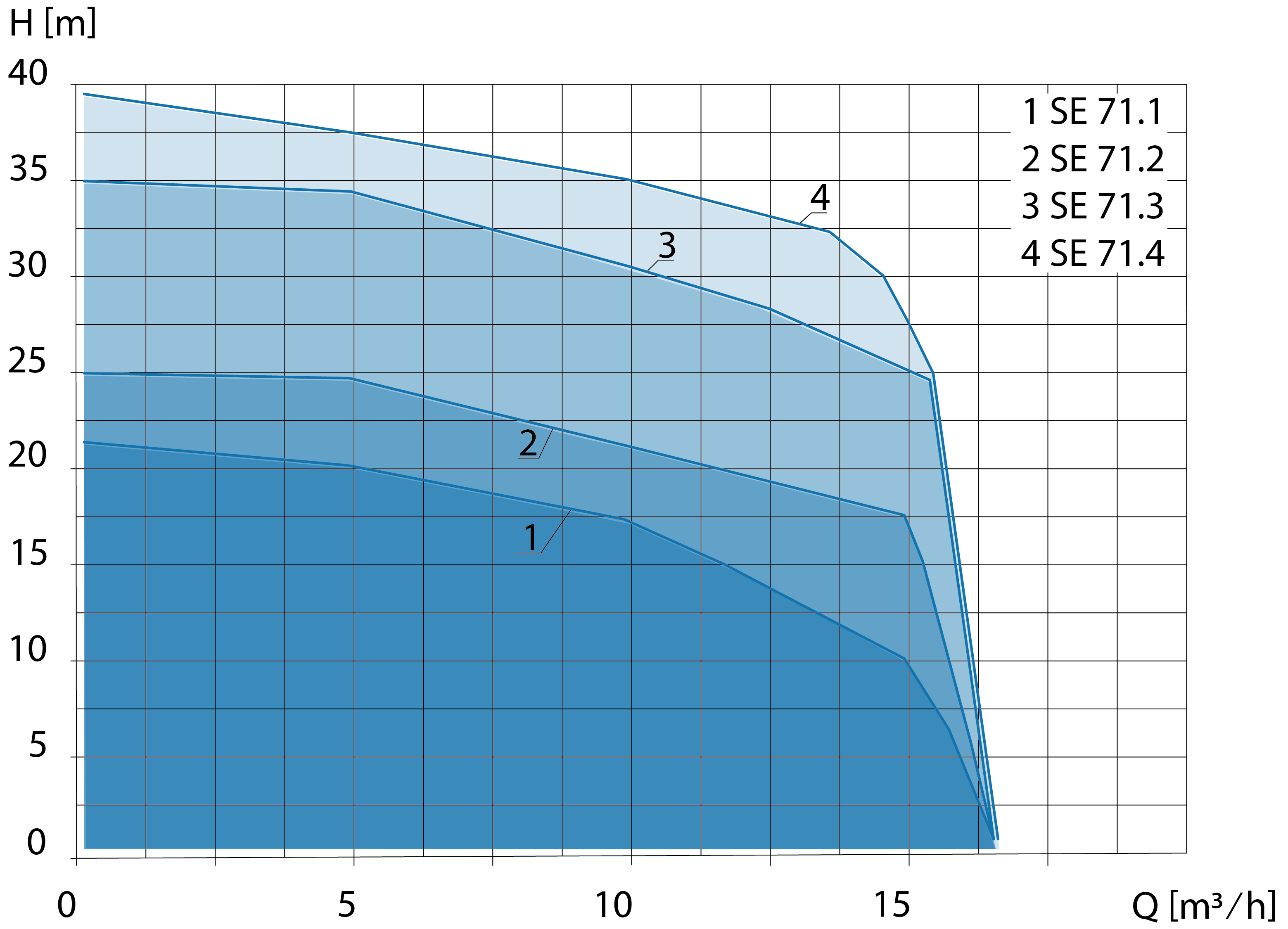

max. Fördermenge [m³/h]:	17.0
Förderhöhe bis zu [m]:	22.0
Verpackung (BxHxL):	780 x 1070 x 1180
Ausstattung:	mit pneumatischer Pumpensteuerung für Doppelpumpanlagen
