Kompaktboy 3,0 D 2P 400 V
Kompaktboy 3,0 D 2P 400 V
Artikel Nr.:
10466
Kompaktboy 3,0 D 2P 400 V
Artikel Nr.:
10466

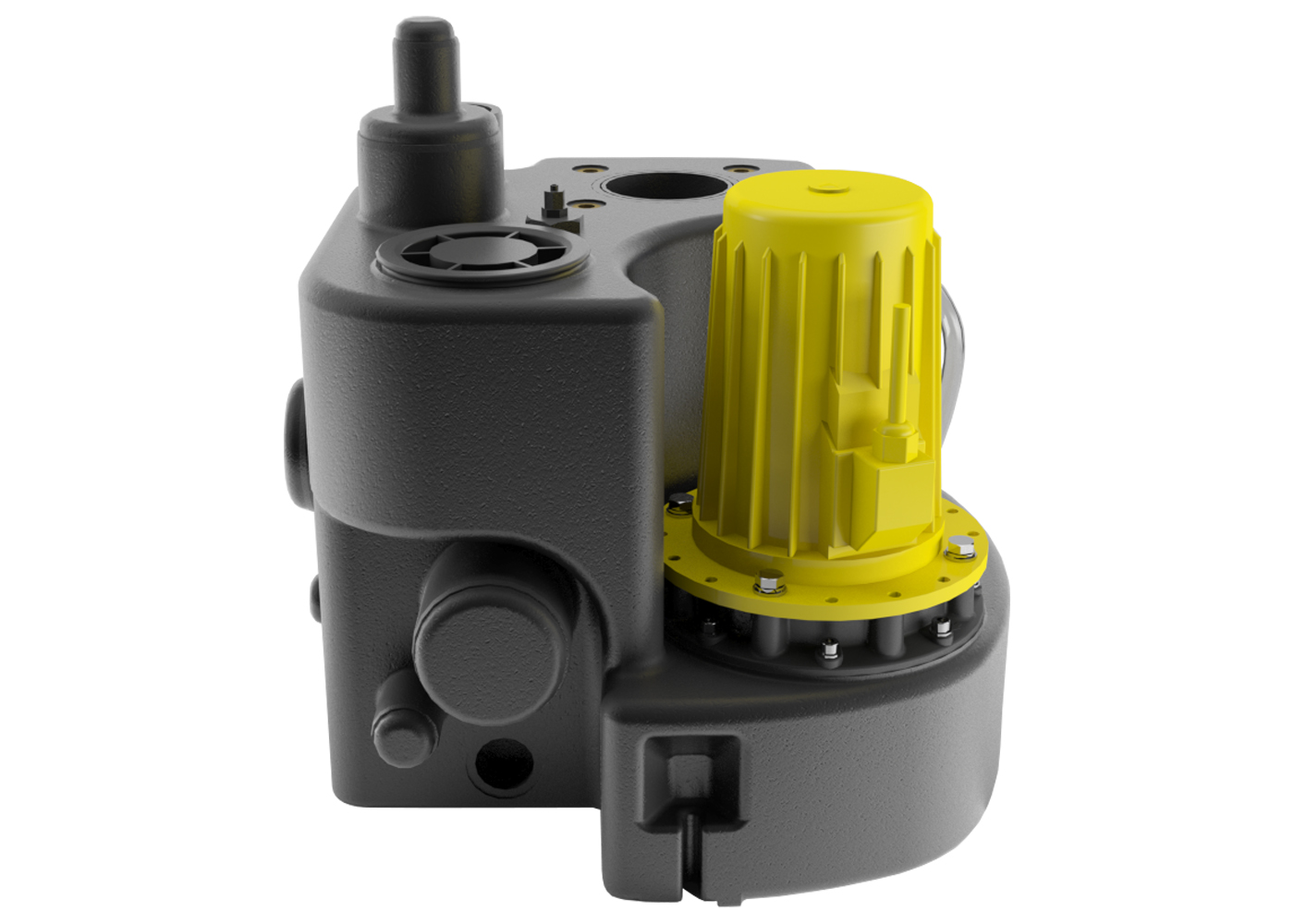

- Einzel-Abwasserhebeanlage mit Freistromradpumpe
- Fördermenge Qmax: 35,0 m³/h
- Förderhöhe Hmax: 15,0 m
- Motorleistung P1: 3.800 W
- Motorleistung P2: 3.000 W
- Korngröße: 50 mm
- Druckabgang: DN 100
Ausführung
Einsatzgebiete
Lieferumfang
- Sammelbehälter aus Polyethylen mit 55 l Inhalt (19 l – 45 l Schaltvolumen, je nach Zulauftiefe)
- Freistromradpumpe mit hohem Wirkungsgrad und geringem Laufgeräusch
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Zuläufe für HT-Rohr 3 x DN 100, 3 x DN 50 und 1 x DN 50/100
- zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
- Entlüftung DN 70 (Ø 75 mm)
- max. Förderguttemperatur 55°C
- Betriebsart S3 – 25%
- Schutzgrad IP 68

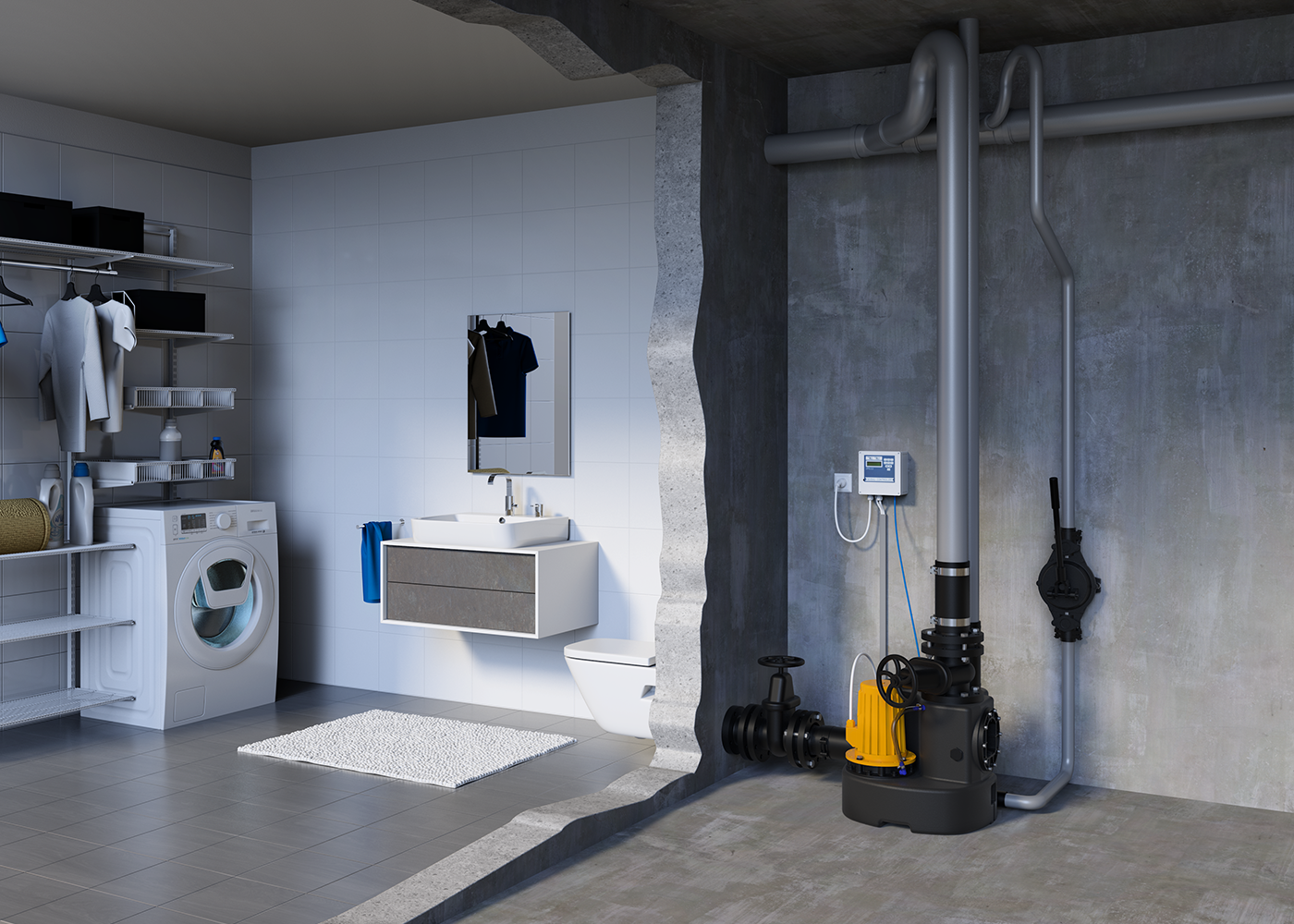

- Förderung von häuslichem Abwasser aus einer Kellerwohnung oder einem Einfamilienhaus
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
- mit aufgesetzten Rückschlagklappen aus Grauguss
- Übergangsflanschstück DN 100 für Druckleitung (optional DN 80)
- flexible Verbindung mit Spannschellen für Druck- und Entlüftungsleitung
- inkl. ZPS1: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
| Spannungsversorgung [V]: | 400 |
|---|---|
| Frequenz [Hz]: | 50 |
| Leistung P1 [W]: | 3800 |
| Leistung P2 [W]: | 3000 |
| Nennstrom [A]: | 6.2 |
| Drehzahl [U/min]: | 2800 |
| max. Temperatur [°C]: | 55 |
| max. Fördermenge [m³/h]: | 35.0 |
| Förderhöhe bis zu [m]: | 15.0 |
| Verpackung (BxHxL): | 580 x 600 x 790 |
| Ausstattung: | mit pneumatischer Pumpensteuerung für Einzelpumpen |
