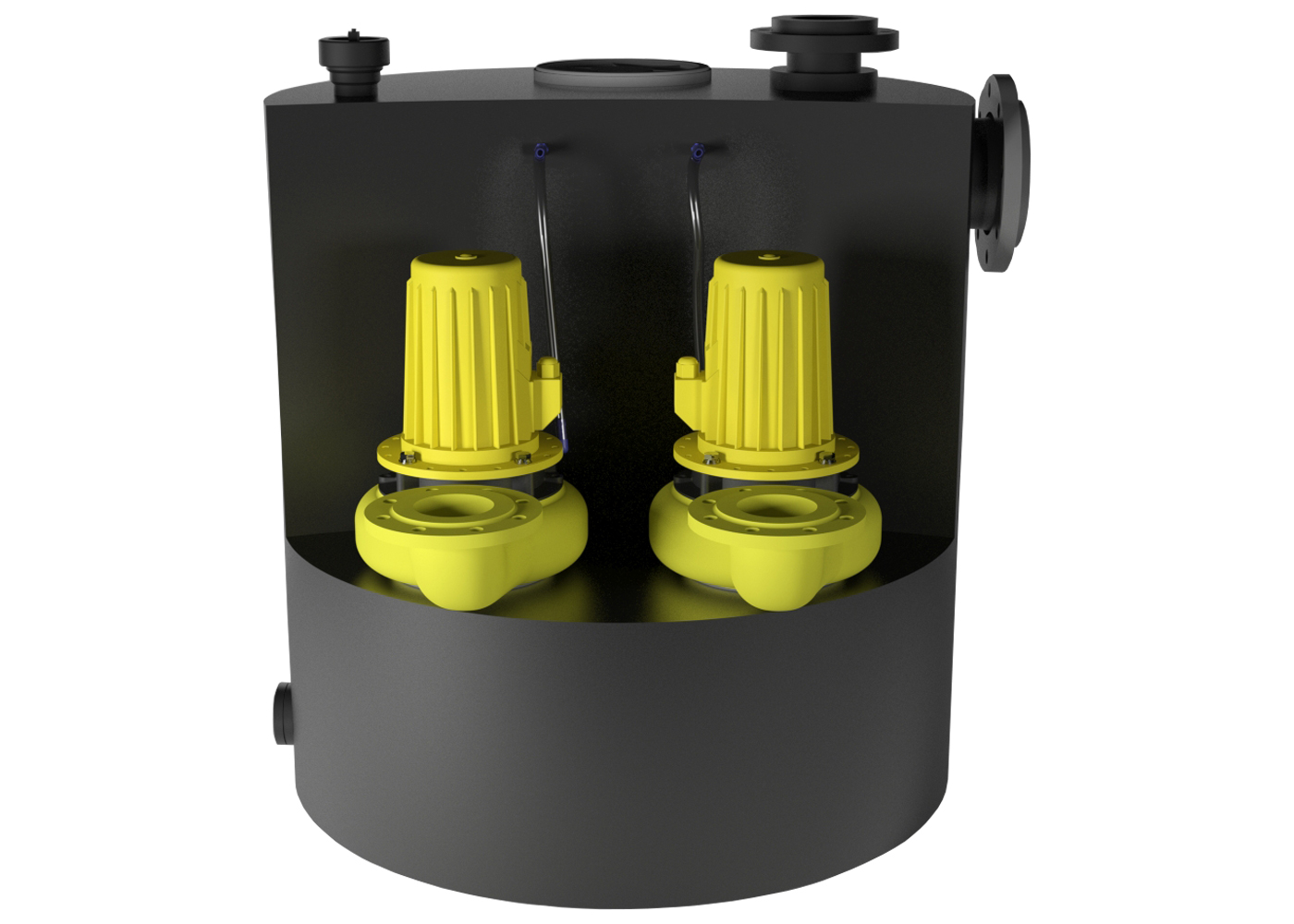

Boy Doppel 1,5 D 400 V

Ausführung
  • Sammelbehälter aus Polyethylen mit 200 l Gesamtinhalt und bis zu 100 l Schaltvolumen
  • Freistromradpumpen mit hohem Wirkungsgrad
  • Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
  • Druckabgang 2 x DN 100
  • 2 seitliche Zuläufe für HT-Rohr DN 100, ein Zulauf wahlweise DN 100 (HT) oder DN 150 (Flanschanschluss)
  • zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
  • Entlüftung DN 100 (Ø 110 mm)
  • Betriebsart S3 – 25%
  • Förderguttemperatur 55°C
  • Schutzart IP 68
Einsatzgebiete
  • Entsorgung von häuslichem Abwasser aus Mehrfamilienhäusern, gewerblichen Einrichtungen
  • Einrichtungen, in denen die Abwasserentsorgung nicht unterbrochen werden darf
  • zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Lieferumfang
  • fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
  • inkl. 2 Rückschlagklappen DN 100
  • Hosenrohr DN 100/ 100 /100
  • Übergangsflanschstück DN 100 für Druckleitung
  • flexible Verbindung mit Spannschellen für Druck- und Entlüftungsleitung
  • ZPS2: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
Abmessungen Abwasserhebeanlage Boy Doppel
Verwendung: Entsorgung
Fördermedium: Schmutzwasser, fäkalienhaltiges Abwasser
Einbauart: innerhalb von Gebäuden
Spannungsversorgung [V]: 400
Frequenz [Hz]: 50
Leistung P1 [W]: 1900
Leistung P2 [W]: 1500
Nennstrom [A]: 3.3
Drehzahl [U/min]: 1400
max. Temperatur [°C]: 55
max. Fördermenge [m³/h]: 40.0
Förderhöhe bis zu [m]: 7.0
Verpackung (BxHxL): 780 x 1070 x 1180
Ausstattung: mit pneumatischer Pumpensteuerung für Doppelpumpanlagen
